本ページではFusion360の スケッチツールの「作成」>[円錐曲線] について解説していきたいと思います( `ー´)ノ
(Fusion360 マニュアルでは、「Fusion360」について各項目毎にページを分けて解説しております。知りたい項目に応じて、各記事ページを御参照下さいm(_ _)m)
関連記事
※本記事は、windows版 「Fusion 360 2.0.16976 x86_64」バージョンでの内容となります。
円錐曲線ツールについて

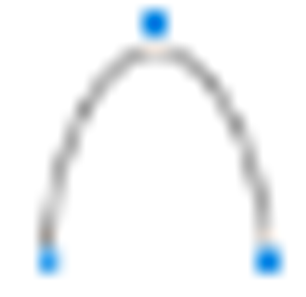

円錐曲線ツールは複指定した点とRho値の指定により楕円、放物線、または双曲線を描く為のツールです。放物線、双曲線等の特殊な曲線を描きたいときに使用するツールですね。(‘ω’)ノ
![](https://emto-zoukei.com/wp-content/uploads/2023/09/9-1-800x133.png)
使用方法
「円錐曲線」は下図のようにスケッチ画面より「作成」>「円錐曲線」により、使用できます。
描きたい円錐曲線の始点と終点の2点を指定し、円錐曲線の頂点を指定、またRho値を指定する事で描くことが出来ます。Rho値は0~1の範囲で入力します。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/60-800x463.png)
![](https://emto-zoukei.com/wp-content/uploads/2023/09/61-800x459.png)
※ポイント
円錐曲線は円錐を任意の平面でカットした際にできる曲線であり、カット断面(⇒Rho値)により下図のように様々な曲線が出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/wiki-800x729.png)
Rho値は0~1の範囲で入力出来、曲線は下記のようになります。
Rho値=0の場合
☞「直線」になります。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/62.png)
Rho値=0<x<0.5の場合
☞「楕円」になります。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/63.png)
Rho値=0.5の場合
☞「放物線」になります。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/64.png)
Rho値=0.5<x<1.0の場合
☞「双曲線」になります。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/65.png)
右クリックの項目
![](https://emto-zoukei.com/wp-content/uploads/2023/09/c87d53cc379f971c9f6d9f1861456943.png)
「円弧」ツールを選択時に右クリックを押すと、下記の3つのツールがありますので1つずつ解説していきます。
座標系の方向をリセット
「回転ハンドル」にて回転させた座標系の方向をリセット出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/0adbc8f9ded5a9d74c66f14717307dfb.png)
回転ハンドルを表示
座標系に表示される回転ハンドルの表示/非表示を変更できます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/c9cd56645f21132789f606fec0a261de.png)
回転ハンドルはツール使用時の座標を下図のように回転させる事が出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/24ea3ed14681b78aa6832b58fc9524ad.png)
平面を表示
スケッチの座標に表示される座標平面の表示/非表示を変更できます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/7620a0eb1950568a5220846aa5515efb.png)
各平面を選択してスケッチすると、各座標でのスケッチする事が出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/18a78d865b2dd1f2e84f9712d87c8851.png)
本ページはFusion360の項目では スケッチツールの「作成」>[円錐曲線]のツール内容となります。
「作成」ツールの他のページも出来次第順次UPしていきますので、宜しくお願い致します。m(_ _)m
以上
