本ページではFusion360の スケッチツールの「作成」>[楕円] について解説していきたいと思います( `ー´)ノ
(Fusion360 マニュアルでは、「Fusion360」について各項目毎にページを分けて解説しております。知りたい項目に応じて、各記事ページを御参照下さいm(_ _)m)
関連記事
※本記事は、windows版 「Fusion 360 2.0.16976 x86_64」バージョンでの内容となります。

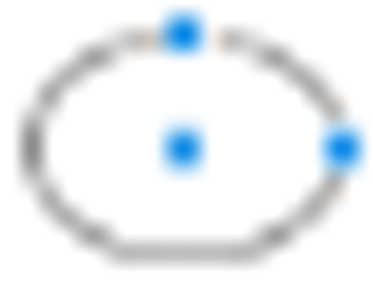

楕円ツールについて
楕円ツールは楕円形を描く為のツールです。円弧や円とは異なる綺麗に楕円形を描きたい時に良く使用するツールですね。(‘ω’)ノ
![](https://emto-zoukei.com/wp-content/uploads/2023/09/6-1-800x249.png)
使用方法
下図のようにスケッチ画面より「作成」>「楕円」により、使用できます。
描きたい楕円の中心点と主軸となる点(または寸法と角度を指定)、楕円上の点(または第2軸の寸法)を指定する事で楕円を描くことが出来ます。楕円はこのツール1つだけとなり、綺麗な楕円を描きたいときに使用するツールです。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/37-800x461.png)
![](https://emto-zoukei.com/wp-content/uploads/2023/09/38-800x471.png)
右クリックの項目
![](https://emto-zoukei.com/wp-content/uploads/2023/09/c87d53cc379f971c9f6d9f1861456943.png)
「線分」ツールを選択時に右クリックを押すと、下記の3つのツールがありますので1つずつ解説していきます。
座標系の方向をリセット
「回転ハンドル」にて回転させた座標系の方向をリセット出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/0adbc8f9ded5a9d74c66f14717307dfb.png)
回転ハンドルを表示
座標系に表示される回転ハンドルの表示/非表示を変更できます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/c9cd56645f21132789f606fec0a261de.png)
回転ハンドルはツール使用時の座標を下図のように回転させる事が出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/24ea3ed14681b78aa6832b58fc9524ad.png)
平面を表示
スケッチの座標に表示される座標平面の表示/非表示を変更できます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/7620a0eb1950568a5220846aa5515efb.png)
各平面を選択してスケッチすると、各座標でのスケッチする事が出来ます。
![](https://emto-zoukei.com/wp-content/uploads/2023/09/18a78d865b2dd1f2e84f9712d87c8851.png)
本ページはFusion360の項目では スケッチツールの「作成」>[楕円]のツール内容となります。
「作成」ツールの他のページも出来次第順次UPしていきますので、宜しくお願い致します。m(_ _)m
以上
ここまで読んで下さり、誠にありがとうございました。
